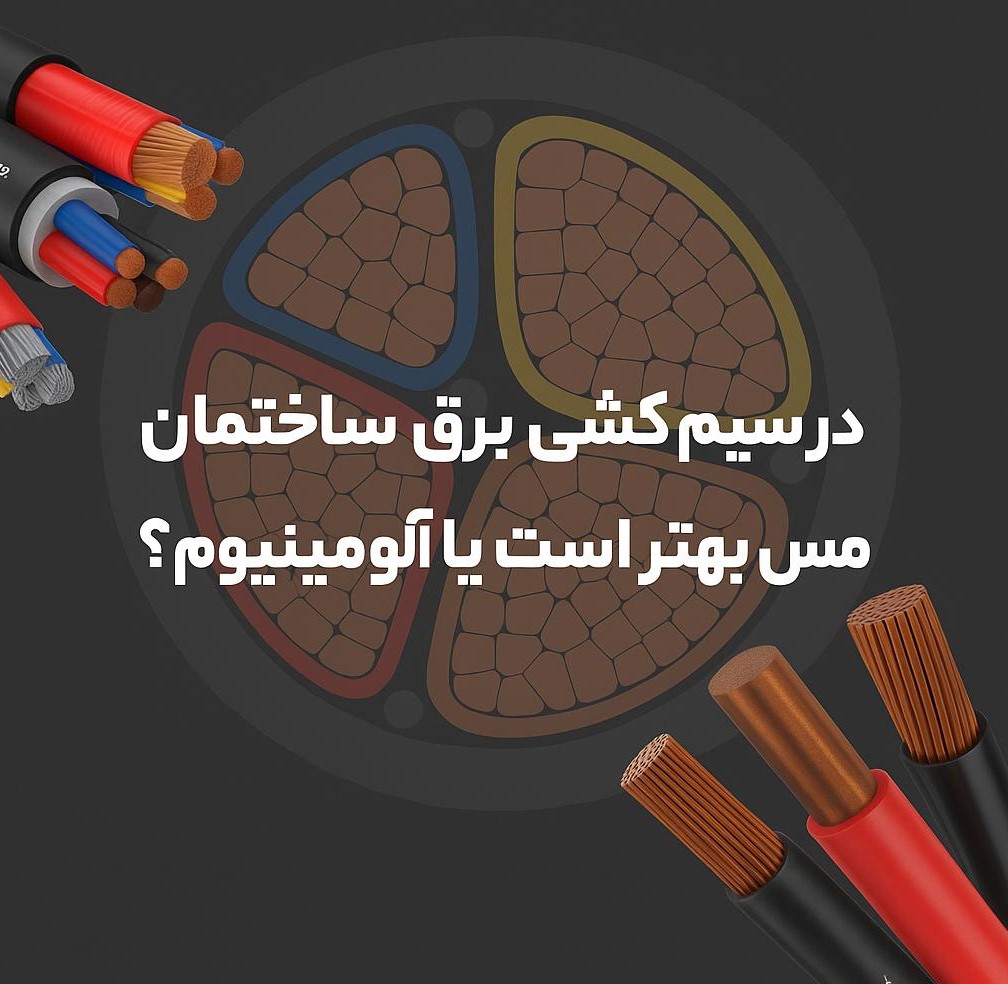

در سیمکشی برق ساختمان مس بهتر است یا آلومینیوم؟
انتخاب صحیح سیم برق و کابل یکی از بنیادیترین تصمیمات مهندسی در هر پروژه الکتریکی است؛ زیرا این انتخاب نه تنها بر راندمان سیستم، بلکه بهطور مستقیم بر ایمنی و جلوگیری از حوادثی مانند آتشسوزی تأثیر میگذارد.
آیا میدانستید استفاده نادرست از سیمها یا انتخاب مقطع نامناسب میتواند تا ۴۰ درصد راندمان سیستم الکتریکی را کاهش دهد؟ همچنین اتصالات غیراستاندارد و سیم و کابلهای بیکیفیت یکی از دلایل عمده آتشسوزی در محیطهای شهری محسوب میشوند.
در این مطلب درباره انواع سیم برق، انواع سیم مسی و تفاوتهای ساختاری و فنی آنها، و همچنین انتخاب ایمن، اقتصادی و کارآمد توضیح خواهیم داد.
سیم برق از چه فلزی ساخته شده است؟ (مسی در برابر آلومینیومی)
هادی سیمها و کابلهای برق معمولاً از دو فلز اصلی ساخته میشوند:
مس (Copper)
آلومینیوم (Aluminum)
انتخاب بین این دو، به نوع پروژه، بودجه، شرایط محیطی و الزامات ایمنی بستگی دارد.
مس؛ سلطان هدایت الکتریکی
مس بهترین تعادل بین رسانایی الکتریکی و مقاومت مکانیکی را فراهم میکند و در بیشتر سیمکشیهای ساختمانی، تابلوهای برق و سیمپیچی موتورها استفاده میشود.
مزایای مس
رسانایی عالی: کاهش افت ولتاژ و جریان
مقاومت حرارتی بالا: مناسب برای دماهای زیاد
سازگاری بالا: همخوانی بهتر با اتصالات و تجهیزات الکتریکی
پایداری شیمیایی: مقاومت بالا در برابر خوردگی
معایب مس
گرانقیمت بودن
وزن بالا (سنگینتر از آلومینیوم)
هزینه حمل و نصب بیشتر
آلومینیوم؛ سبکوزن و مقرون به صرفه
آلومینیوم به دلیل قیمت مناسب و وزن کم، در خطوط انتقال برق، کابلهای هوایی و پروژههای بزرگ بسیار استفاده میشود.
مزایای آلومینیوم
وزن سبک و قیمت پایین
مقاومت عالی در برابر خوردگی
بازیافتپذیری بالا
مناسب برای فواصل طولانی
چالش آلومینیوم در اتصالات
لایه اکسید آلومینیوم که از خوردگی جلوگیری میکند، یک عایق الکتریکی است. این لایه در اتصالات موجب:
افزایش مقاومت تماسی
گرم شدن بیش از حد
شل شدن اتصال
ایجاد خطر آتشسوزی
به همین دلیل استفاده از اتصالات بیمتال یا گریس ضد اکسیداسیون ضروری است.
انواع سیم برق بر اساس ساختار هادی
استانداردهای IEC 60228 و ISIRI 607، هادیها را بر اساس انعطافپذیری تقسیمبندی میکنند.
سه دسته اصلی عبارتند از:
۱. سیم مفتولی (کلاس ۱ – سیم خشک)
ویژگیها:
تکرشتهای و مستحکم
مناسب برای نصبهای ثابت
کاربرد در تابلو برق، لولههای برق و کاندوئیت
مناسب برای کابلهای دفنی و زمینی
۲. سیم نیمه افشان (کلاس ۲)
ویژگیها:
چند رشته ضخیم تابیده
انعطاف بیشتر نسبت به مفتولی
مناسب برای مقاطع بالای ۱۰mm²
کاهش مقاومت هادی
۳. سیم افشان (کلاس ۵ و ۶ – انعطافپذیر)
ویژگیها:
ساخته شده از تارهای بسیار نازک
انعطافپذیری بسیار بالا
استفاده در لوازم خانگی، کابلهای متحرک و سیستمهای دارای لرزش
تولید از سایز ۰.۲۵ تا ۳۰۰ میلیمتر مربع
انواع سیم مسی تخصصی و کاربردهای آن
۱. سیم مسی ارت (Grounding Wire)
نقش حیاتی در ایمنی و جلوگیری از برقگرفتگی
رنگ استاندارد: زرد و سبز
تولید در حالت مفتولی و افشان
استفاده از سایزهای بالا برای اتصال به چاه ارت
۲. سیم مسی لاکی (Enameled Wire)
عایق بسیار نازک از جنس لاک
مناسب موتور، ترانسفورماتور، پمپ، رله و کویلها
تحمل حرارت بالا
لحیمپذیری آسان
۳. سیم مسی نایلون (بند تخت)
تشکیل شده از دو سیم روکشدار تخت
مناسب ولتاژهای پایین
کاربرد در روشنایی تزئینی، لوستر و کاربریهای سبک
استانداردهای حیاتی سیم برق (ISIRI 607)
استاندارد ISIRI 607 (معادل IEC 60227) ساختار، عایق، رنگ، ولتاژ و ویژگیهای مکانیکی سیم و کابلهای PVC را تعیین میکند.
تقسیمبندی کاربردی
۶۰۷-۳ و ۶۰۷-۴: برای نصب ثابت
۶۰۷-۵ و ۶۰۷-۶: برای سیمها و کابلهای افشان و قابل انعطاف
نقش ولتاژ نامی و ساختار کابل
ولتاژ نامی یک کابل (U0/U) مشخص میکند:
ولتاژ بین فاز و زمین (U0)
ولتاژ بین فازها (U)
به عنوان مثال:
سیمهای افشان زیر ۱.۵mm² → ولتاژ ۳۰۰/۵۰۰ ولت
سیمهای با مقطع بالاتر → ولتاژ ۴۵۰/۷۵۰ ولت
علامتگذاری روی کابلها نیز معمولاً طبق استاندارد VDE آلمان انجام میشود.
جمعبندی و نتیجهگیری
انتخاب سیم برق مناسب باید بر اساس سه اصل کلیدی انجام شود:
۱. جنس هادی (مس یا آلومینیوم)
مس: راندمان بالا، امنیت بیشتر، مناسب نصب داخلی
آلومینیوم: وزن کم، قیمت پایین، مناسب خطوط طولانی
۲. نوع ساختار هادی (مفتولی، نیمه افشان، افشان)
نصب ثابت → مفتولی
مقاطع بالا → نیمه افشان
حرکت، انعطاف و لرزش → افشان
۳. انطباق کامل با استانداردها
بر اساس ISIRI
ولتاژ نامی
علامتگذاری صحیح کابل
با انتخاب درست، نهتنها راندمان سیستم افزایش مییابد، بلکه ایمنی و طول عمر پروژه نیز تضمین میشود.
