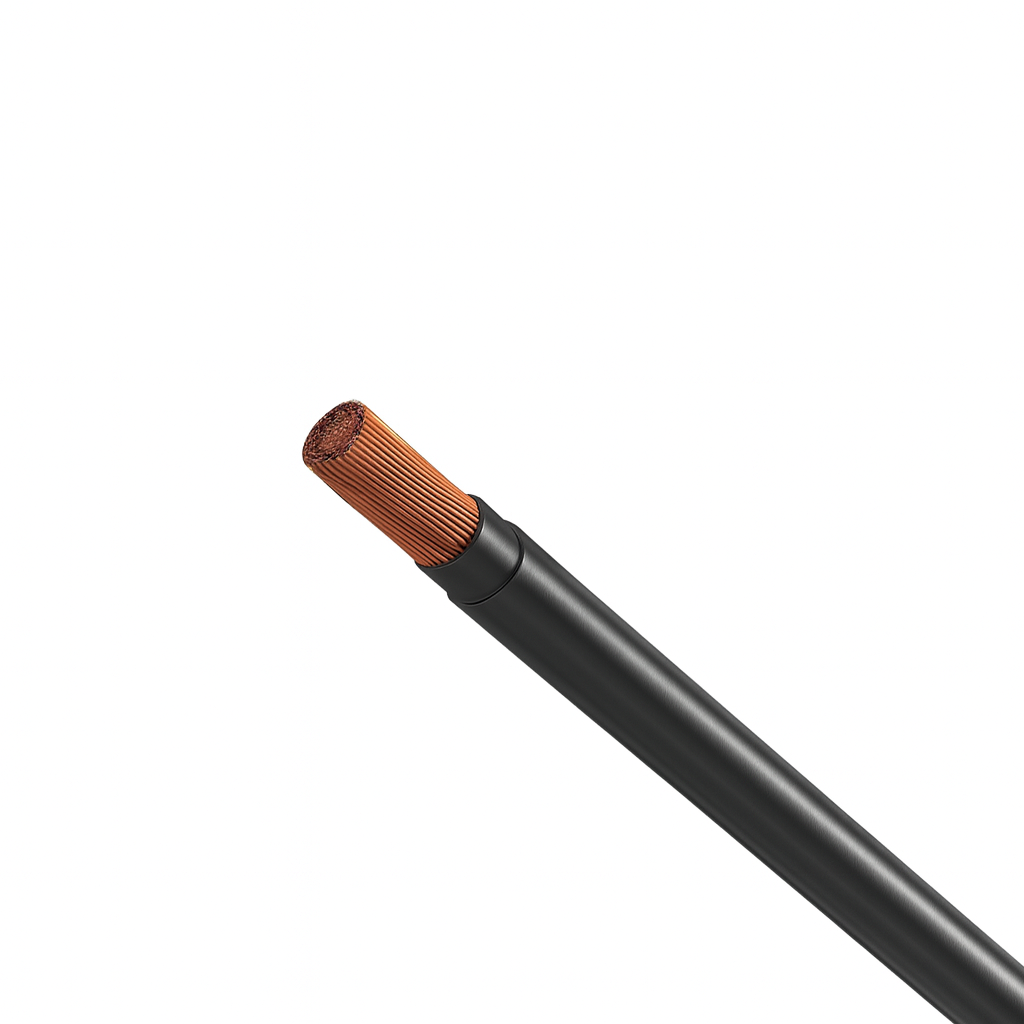

🧵 کابل زمینی 1×16 خراسان افشارنژاد
توضیحات محصول:
کابل نیمه افشان 116 نوعی کابل الکتریکی تک رشته با سطح مقطع 16 میلیمتر مربع است. این کابل کلاس 2 نیمه افشان ساختار سادهای بصورت CU, PVC, PVC دارد، اما با همین ساختار ساده بسیار پرکاربرد است. کابل زمینی 116 خراسان افشارنژاد به دلیل مقاومت در برابر کشش و افتادگی، گزینه مناسبی برای استفاده در مسیرهای طولانی است. برای استفاده از این کابل نیمه افشان، علاوه بر توجه به ثابت یا زمینی بودن محیط نصب باید به میزان ولتاژ موردنیاز نیز توجه کرد، زیرا ولتاژ نامی کابل قدرت مفتولی 1*16 افشارنژاد 600 تا 1000 ولت است.
⚙️ مشخصات فنی کابل زمینی 1*16 خراسان افشارنژاد
:
-
ساختار کابل: CU/PVC/PVC
-
وزن هر متر: 225 گرم
-
قطر کابل: 9.84 میلیمتر
-
سطح ولتاژ: 600/1000 ولت
-
جنس هادی: مس
-
جنس عایق: PVC
توضیحات تکمیلی:
کابل زمینی 1*16 خراسان افشارنژاد NYY
کابل زیر زمینی 116 با وجود تنها یک رشته، از قطر کلی 9.84 میلیمتر برخوردار است. این قطر مطلوب حاصل ضخامت مناسبی است که لایههای این کابل دارند. لایههای کابل برق زمینی 116 افشارنژاد شامل یک لایه هادی مسی و دو لایه PVC به عنوان روکش و عایق کابل است. به غیر از میزان سطح مقطع هادی مسی که درباره آن توضیح داده شد، ضخامت عایق پی وی سی 1 میلیمتر و ضخامت روکش PVC کابل 116 مفتول خراسان افشارنژاد 1.4 میلیمتر است.
کابل 1 در 16 زمینی پس از نصب تغییر شکل نمیدهد و در جای خود محکم باقی میماند، این ویژگی در نصبهای دائمی که نیاز به اطمینان از عدم حرکت یا تغییر موقعیت کابل است، بسیار مفید است. برای خرید کابل زمینی 116 ابتدا تمامی توضیحات داده شده و مشخصات فنی آن را بررسی کنید، سپس در صورت تائید تناسب این کابل با نیازتان میتوانید آن را از برق سان سفارش دهید.
کابل سنگین مسی یک رشته مقطع 16 خراسان افشارنژاد NYY به همان نسبت که از قطر مطلوبی برخوردار است از وزن خوبی نیز برخوردار است که مقدار آن 225 گرم بر متر میباشد.
کابل زمینی 1×16 خراسان 7 تار با ضخامت 1.68 میلیمتر دارد و با این سطح از ضخامت تارها خم شدنشان بسیار سخت است. به همین دلیل تاکید میشود که کابل مفتولی مقطع 16 در مسیرهای پرپیچ و خم استفاده نشود.
قابلیت عبور جریان (مطابق سایت):
-
10 متر: 100 آمپر
-
50 متر: 100 آمپر
-
100 متر: 80 آمپر
-
150 متر: 63 آمپر
ویژگیهای شاخص کابل:
-
رنگ روکش نهایی: مشکی
-
انعطافپذیرتر از مفتولی کلاس 2 (نیمه افشان)
-
ساختار هادی نیمه افشان شامل ۷ تار ۱.۶۸ میلیمتر
-
لایههای محافظتی کابل: ضخامت عایق ۱.۰ میلیمتر و روکش ۱.۴ میلیمتر
-
قابلیت استفاده در گستره دمایی وسیع: دمای کاری: از –۳۰ تا +۷۰ درجه سانتیگراد
-
تطابق با استاندارد VDE ساختار NYY
دامنه حرارتی:
-
حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
-
حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی:
-
ساختار: NYY
-
ساختار هادی: کلاس 2 (نیمه افشان)
-
ساختار کابل: CU/PVC/PVC
رنج ولتاژ:
-
ولتاژ نامی: 600/1000 ولت
-
تست ولتاژ: 4 کیلوولت
استانداردها:
-
IEC 60502-1
-
IEC 60228
-
INSO 3569-1
-
DIN VDE 0271
مشخصات محصول (در جدول):
-
نوع محصول: کابل برق
-
برند: افشارنژاد
-
سطح مقطع mm²: 1×16
-
کشور سازنده: ایران
-
نوع هادی: نیمه افشان
-
جنس روکش: PVC
-
جنس هادی: مس
-
کلاس کاری: کلاس ۲
-
ولتاژ نامی: 600-1000 ولت
-
نوع بستهبندی: قرقره
-
نحوه سفارش: به صورت قرقره، به صورت متری
-
رنگ: مشکی
